Baltur BTG 3.6P Газовая, двухступенчатая. Мощность (min-max)16.3 кВт - 41.9 кВт



Заказать товары или получить консультацию
Вы можете по тел.:

+375 (17)312-13-86, 256-97-73


Описание

Общая информация



Модель: Baltur BTG 3.6P
Артикул: 17030010
Код: 2-10-3065
Тип: Газовая
Описание типа: Двухступенчатая
Мощность мин. 16.3 кВт
Мощность макс. 41.9 кВт

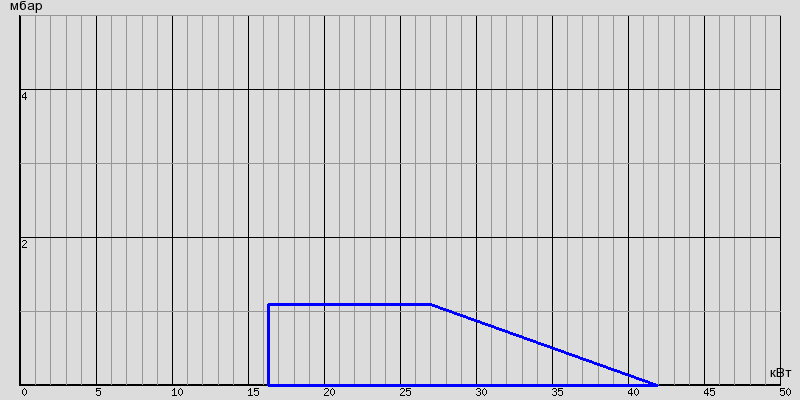

Диаграмма мощности (щелкните на картинку для настройки):

Технические характеристики



  • Горелка газовая.
  • Двухступенчатая (большое/малое горение).
  • Работает с камерой сгорания любого типа.
  • Смешивание воздуха и газа в сопловой трубе.
  • Возможность на и более полного сжигания топлива с помощью регулирования соотношения количества воздуха и газа.
  • Устройство смешивания можно демонтировать, не снимая горелки с котла.
  • Ручное регулирование расхода воздуха на 1-ой и 2-ой ступени электрическим сервоприводом с устройством перекрытия доступа воздуха в топку.
  • По запросу: возможно установить блок контроля герметичности клапанов.
  • Горелка оборудована 4- и 7-полярным штекерами, фланцем и уплотнительными прокладками для крепления к котлу.
  • По запросу: удлиненное сопло горелки (обговаривается при заказе горелки).

Конструктивные особенности



  • Корпус вентилятора из алюминиевого литья.
  • Вентилятор специальной конструкции повышенного давления.
  • Устройство регуляции подачи воздуха для сгорания, устройство автоматического перекрытия доступа в топку.
  • Крепежный фланец, скользящий вдоль сопла, позволяет найти оптимальное положение сопла в камере сгорания.
  • Регулируемая сопловая труба с форсункой из нержавеющей стали и стальным диском пламени.
  • Однофазный электрический двигатель управляет работой вентилятора.
  • Прессостат воздуха.
  • Газовая рампа оборудована рабочим клапаном и клапаном безопасности, прессостатом минимального давления, регулятором давления и газовым фильтром.
  • Блок автоматического контроля и управления горелкой в соответствии с Европейским стандартом EN298.
  • Контроль наличия пламени с помощью электрода ионизации.
  • 7-ми полярный штекер для подвода электропитания и подсоединения термостата, 4-х полярный для управления на 2-ой ступени
  • Подсоединение для подключения микроамперметра для контроля тока ионизации.
  • Степень электрозащищенности IP40.
  • Звукоизоляционный пластиковый кожух.

Детализация модели

Модель BTG 3.6P
Артикул: 17030010
Мощность мин. 16.3
Мощность макс. 41.9
Модель BTG 3.6P
Электрическое подключение 1N AC 50Гц 230V
Мощность двигателя 0.11
Примечание

1)

Габаритные и присоединительные размеры

Схема

Модель BTG 3.6P
A, мм 245
A1, мм
A2, мм
B, мм
B1, мм 218.5
B5, мм 53
B6, мм
C, мм 410
D, мм 50-105
E, мм 90
F, мм 90
R, мм
Размеры упаковки LxPxH, мм 500x300x320
Вес, кг 12

Фланец горелки

Фланец горелки (схема)

Модель BTG 3.6P
I, мм 170
I1, мм 140
L, мм 130-155
M, мм M8
N, мм 95
Z, мм
Z1, мм
Z2, мм

Стандартная комплектация



Комплект крепления горелки к котлу (фланец, прокладка) и 4-х и 7-ми полярные штекеры
