Baltur BTG 20 LX Газовая, прогрессивно-двухступенчатая/модуляционная. Мощность (min-max) 60 кВт - 205 кВт

Общая информация

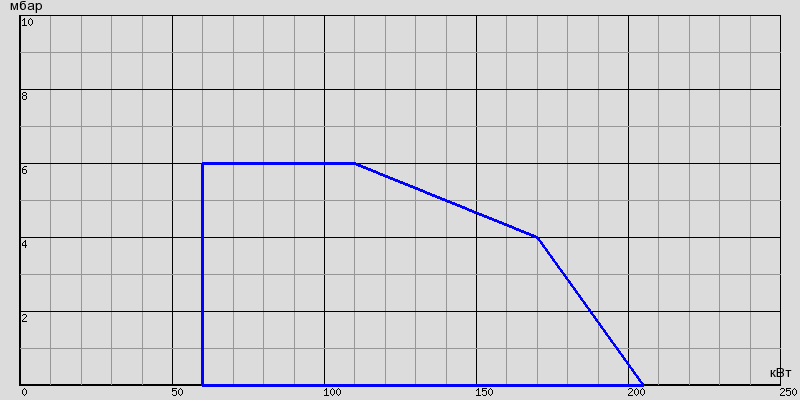

Диаграмма мощности (щелкните на картинку для настройки):

Технические характеристики

• Горелка газовая.
• Пониженное содержание выбросов NOx и CO по Европейскому стандарту EN676 (Класс III).
• Двухступенчатая прогрессивная с плавной регулировкой мощности.
• Модуляционная горелка может быть получена при установке регулятора мощности RWF40 и модуляционного комплекта (опции)
• Работает с камерой сгорания любого типа.
• Смешивание воздуха и газа в сопловой трубе.
• Система рециркуляции дымовых газов для снижения содержания оксидов азота NOx в отходящих газах.
• Возможность на и более полного сжигания топлива с помощью регулирования соотношения количества воздуха и газа.
• Устройство смешивания можно демонтировать, не снимая горелки с котла.
• Минимальный-максимальный расход воздуха на 1-ой и 2-ой ступенях регулируется электрическим сервоприводом с устройством перекрытия доступа воздуха в топку.
• По запросу: возможно установить блок контроля герметичности клапанов (опция).
• Горелка оборудована 4- и 7-полярным штекерами, фланцем и уплотнительными прокладками для крепления к котлу.

Конструктивные особенности

• Корпус вентилятора из алюминиевого литья.
• Вентилятор специальной конструкции повышенного давления.
• Устройство регуляции подачи воздуха для сгорания, устройство автоматического перекрытия доступа в топку.
• Крепежный фланец, скользящий вдоль сопла, позволяет найти оптимальное положение сопла в камере сгорания.
• Регулируемая сопловая труба с форсункой из нержавеющей стали и стальным диском пламени.
• Однофазный электрический двигатель управляет работой вентилятора.
• Глазок контроля пламени.
• Прессостат воздуха.
• Газовая рампа оборудована рабочим клапаном и клапаном безопасности, прессостатом минимального давления, регулятором давления и газовым фильтром.
• Блок автоматического контроля и управления горелкой в соответствии с Европейским стандартом EN298.
• Контроль наличия пламени с помощью электрода ионизации.
• 7-ми полярный штекер для подвода электропитания и подсоединения термостата, 4-х полярный для управления на 2-ой ступени или подключения регулятора мощноси.
• Подсоединение для подключения микроамперметра для контроля тока ионизации.
• Степень электрозащищенности IP40.
• Звукоизоляционный пластиковый кожух.

Детализация модели

Габаритные и присоединительные размеры

Фланец горелки
