Baltur BTG 15 P Газовая, двухступенчатая. Мощность (min-max) 50 кВт - 160 кВт



Заказать товары или получить консультацию
Вы можете по тел.:

+375 (17)312-13-86, 256-97-73


Описание

Общая информация



Модель: Baltur BTG 15 P
Артикул: 17090010
Код: 0-10-3080
Тип: Газовая
Описание типа: Двухступенчатая
Мощность мин. 50 кВт
Мощность макс. 160 кВт
Цена:  руб.

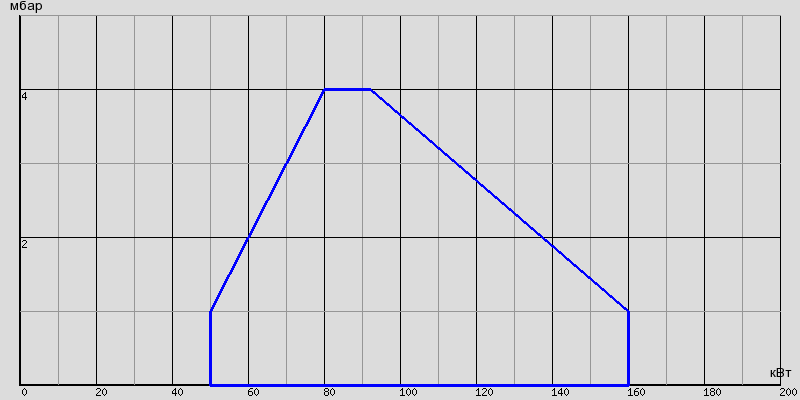

Диаграмма мощности (щелкните на картинку для настройки):

Технические характеристики



  • Горелка газовая.
  • Двухступенчатая (большое/малое горение).
  • Работает с камерой сгорания любого типа.
  • Смешивание воздуха и газа в сопловой трубе.
  • Возможность на и более полного сжигания топлива с помощью регулирования соотношения количества воздуха и газа.
  • Система рециркуляции продуктов горения для снижения содержания выбросов оксидов азота (NОx) класс II по нормам EN 676.
  • Устройство смешивания можно демонтировать, не снимая горелки с котла.
  • Ручное регулирование расхода воздуха на 1-ой и 2-ой ступени электрическим сервоприводом с устройством перекрытия доступа воздуха в топку.
  • По запросу: возможно установить блок контроля герметичности клапанов.
  • Горелка оборудована 4- и 7-полярным штекерами, фланцем и уплотнительными прокладками для крепления к котлу.
  • По запросу: удлиненное сопло горелки (обговаривается при заказе горелки).

Конструктивные особенности



  • Корпус вентилятора из алюминиевого литья.
  • Вентилятор специальной конструкции повышенного давления.
  • Устройство регуляции подачи воздуха для сгорания, устройство автоматического перекрытия доступа в топку.
  • Крепежный фланец, скользящий вдоль сопла, позволяет найти оптимальное положение сопла в камере сгорания.
  • Регулируемая сопловая труба с форсункой из нержавеющей стали и стальным диском пламени.
  • Однофазный электрический двигатель управляет работой вентилятора.
  • Прессостат воздуха.
  • Газовая рампа оборудована рабочим клапаном и клапаном безопасности, прессостатом минимального давления, регулятором давления и газовым фильтром.
  • Блок автоматического контроля и управления горелкой в соответствии с Европейским стандартом EN298.
  • Контроль наличия пламени с помощью электрода ионизации.
  • 7-ми полярный штекер для подвода электропитания и подсоединения термостата, 4-х полярный для управления на 2-ой ступени
  • Подсоединение для подключения микроамперметра для контроля тока ионизации.
  • Степень электрозащищенности IP40.
  • Звукоизоляционный пластиковый кожух.

Детализация модели

Модель BTG 15 P
Артикул: 17090010
Мощность мин. 50
Мощность макс. 160
Модель BTG 15 P
Электрическое подключение 1N AC 50Гц 230V
Мощность двигателя 0.18
Примечание

1)

Габаритные и присоединительные размеры

Схема

Модель BTG 15 P
A, мм 303
A1, мм
A2, мм
B, мм
B1, мм 275
B5, мм 70
B6, мм
C, мм 680
D, мм 150-280
E, мм 126
F, мм 114
R, мм
Размеры упаковки LxPxH, мм 780x370x410
Вес, кг 18

Фланец горелки

Фланец горелки (схема)

Модель BTG 15 P
I, мм 185
I1, мм 185
L, мм 170-210
M, мм M10
N, мм 135
Z, мм
Z1, мм
Z2, мм
