Описание

Модели IRH/ IRV 600 - 1200 (V – вертикальное, H – горизонтальное исполнение) являются стандартными резисторами повышенной мощности, выполненными по технологии проводной намотки, заключенные в металлическую оболочку. Корпус из экструдированного алюминия обеспечивает прочную и надежную защиту.

По желанию заказчика эти резисторы могут поставляться с гибкими выводами или клеммами. Стандартные выводы, с которыми поставляются данные резисторы, – металлические. Стандартное исполнение резисторов – индуктивное. Кроме того, резисторы могут быть заказаны неиндуктивном исполнение. Стандартный класс точности ±5,0 (J).

Наиболее распространенными применения для данного типа резисторов являются рассеивание энергии во торможения преобразователем частоты, например, в лифтовом и крановом приводе, применение в цепях заряда и разряда.



Модель
Мощность с радиатором
Диапазон сопротивлений, Ом
Класс точности
Индуктивные
Неиндуктивные


параллельное соединение
последовательное соединение
параллельное соединение
последовательное соединение
IRV 600
600 Вт
0,1 - 9
9,1 - 94
0,1 - 5,3
5,4 - 21,2
±0,5 (D)
±1,0 (F)
±2,0 (G)
±5,0 (J)
±10 (K)
IRV 800
800 Вт
0,1 - 11
11,1 - 112
0,1 - 7,2
7,3 - 28,8
IRV 1000
1000 Вт
0,1 - 18
18,1 - 140
0,1 - 9
9,1 - 36
IRV 1200
1200 Вт
0,1 -25
25,1 - 160
0,1 - 12
12,1 - 48



Модель
Габаритные размеры, мм
Вес, г

Гибкие выводы, мм2
L1±1
L2±1
L3±1
8 мм2
5.5 мм2
IRV 600
235
216
195
1165
от 0,1 до 0,99 Ом



от 1 Ом

IRV 800
285
266
245
1500
IRV 1000
335
316
295
1835
IRV 1200
405
386
365
2304

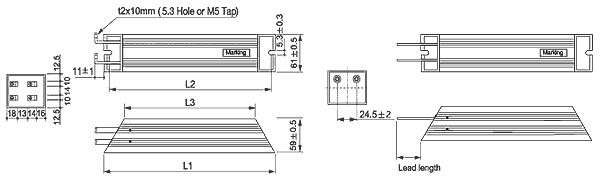

габаритные размеры резисторов

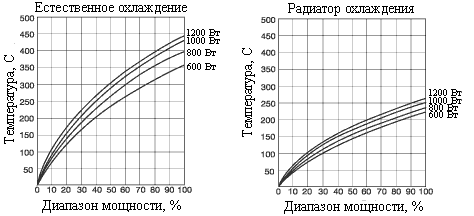

Характеристика нагрева поверхности в зависимости от температуры
Характеристика снижения мощности в зависимости от температуры
характеристика нагрева поверхности
характеристика снижения мощности
