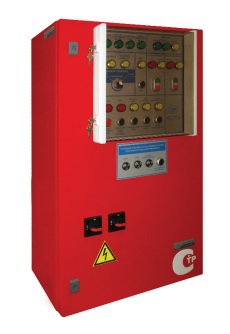

Описание

Принцип работы

Шкафы предназначены для работы в двух системах: спринклерная и дренчерная система пожаротушения.

Шкаф управления пожаротушением имеет два режима управления – Ручной и Автоматический, также предусмотрен режим «Тест». Выбор режима управления осуществляется пользователем с лицевой панели шкафа и отображается индикацией состояния.

В режиме работы «Ручной» пуск системы осуществляется дистанционно от поста в диспетчерской, по кнопке с "Сухим контактом" (только для дренчерной системы).

В режиме работы «Автоматический» пуск системы осуществляется по сигналу типа «Сухой контакт» от устройств пожарной сигнализации (ППКП, реле давления или иные).

Режим работы «Тест» служит для пробного пуска электродвигателей вручную с кнопок на передней панели шкафа.

Насосы работают по схеме рабочий/резервный, т.е. в случае неисправности рабочего насоса шкаф автоматически включит в работу резервный, а на лицевой панели шкафа загорится лампа «Авария» соответствующего насоса и происходит перекидывание контактов диспетчеризации. В шкафах на три насоса и более существует возможность выбора количества рабочих/резервных насосов.






Стандартная линейка шкафов



Без преобразователя частоты

Питание (50 Гц) Кол-во подкл.
двигателей
Тип Подключение насосов
подпитки
Серия с плавными
пускателями
Кол-во вводов
питания
3 х 380 В 2 АЭП40-(001-100)-54К-21П - - 2 (с АВР)
АЭП40-(001-100)-54К-21П1 1
АЭП40-(001-100)-54К-21П2 2
АЭП40-(001-096)-54КП-21П - +
АЭП40-(001-096)-54КП-21П1 1
АЭП40-(001-096)-54КП-21П2 2
3 АЭП40-(001-100)-54К-32П - -
АЭП40-(001-100)-54К-32П1 1
АЭП40-(001-100)-54К-32П2 2
АЭП40-(001-096)-54КП-32П - +
АЭП40-(001-096)-54КП-32П1 1
АЭП40-(001-096)-54КП-32П2 2

С преобразователем частоты

Питание (50 Гц) Кол-во подкл.
двигателей
Тип Подключение насосов
подпитки
Кол-во вводов питания
3 х 380 В 2 АЭП40-(001-088)-54КЧ-21П - 2 (с АВР)
АЭП40-(001-088)-54КЧ-21П1 1
АЭП40-(001-088)-54КЧ-21П2 2
3 АЭП40-(001-088)-54КЧ-32П -
АЭП40-(001-088)-54КЧ-32П1 1
АЭП40-(001-088)-54КЧ-32П2 2

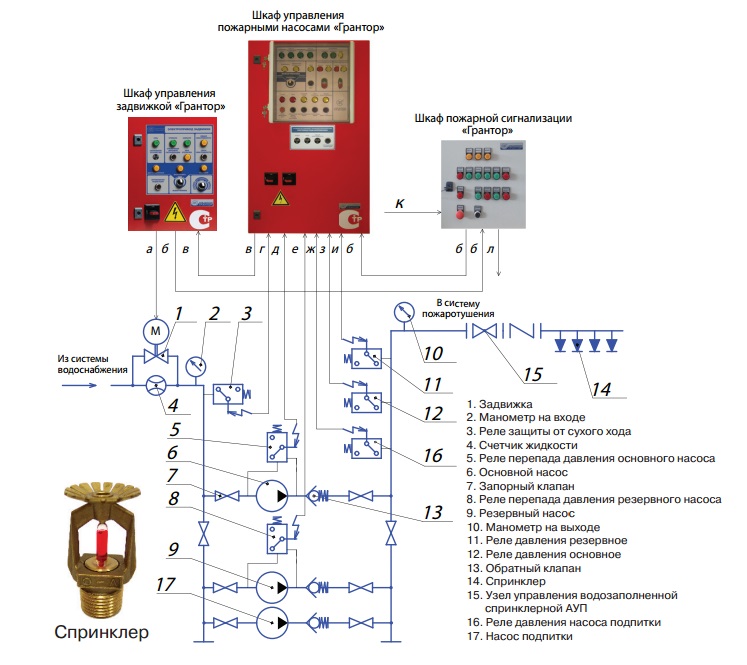

Спринклерная система пожаротушения

а — управление задвижкой (открыть, закрыть); б — положение задвижки (открыта, закрыта, заклинило); в — открыть, закрыть задвижку; г — сигнал реле защиты от «сухого» хода; д — сигнал реле перепада давления насоса 1; е — сигнал реле перепада давления насоса 2; ж — сигнал реле давления насоса подпитки; з — сигнал реле давления 1 (основное), и — сигнал реле давления 2 (резервное); к — диспетчеризация шкафа пожаротушения; л — диспетчеризация «пожар»

Автоматический режим

Автоматический режим работы в спринклерной системе организован следующим образом: при замыкании контактов одного или двух реле давления происходит перекидывание контакта на открытие задвижки, загорается индикация «Пожар», сопровождающаяся звуковой сигнализацией, произойдет пуск основного насоса. Сигналы от устройств пожарной сигнализации (ППКП) и сигнал с пульта диспетчера не обрабатываются. При этом определяется перепад давления на насосе. Если в процессе работы давление в системе восстанавливается, с задержкой времени происходит останов основного насоса, при дальнейшем падении давления с задержкой времени происходит повторный пуск насоса. То есть шкаф управления пожарными насосами начинает работать как система повышения давления с заданными временными задержками. Запуск режима пожаротушения также происходит с передней панели шкафа. Останов режима пожаротушения осуществляется переводом переключателя в положение Стоп на передней панели.

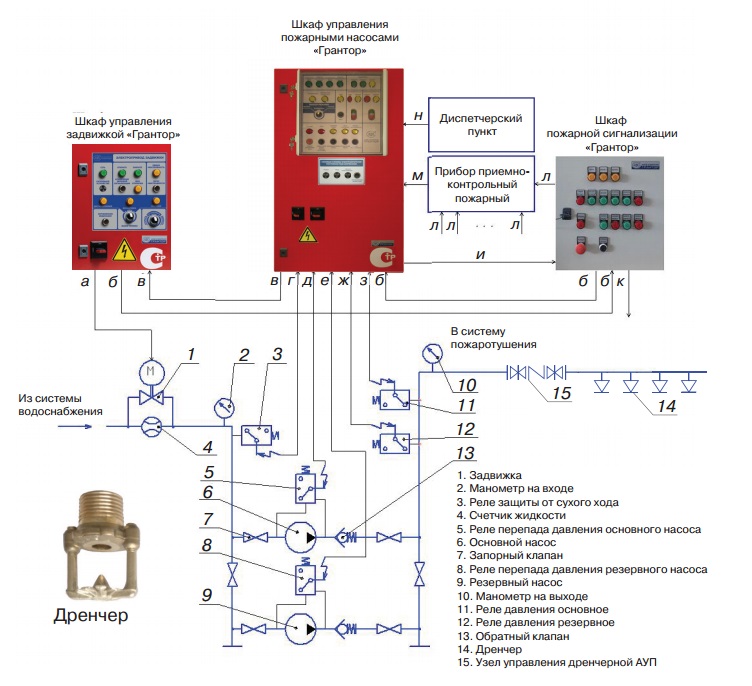

Дренчерная система пожаротушения

а — управление задвижкой (открыть, закрыть); б — положение задвижки (открыта, закрыта, заклинило); в — открыть, закрыть задвижку; г — сигнал реле защиты от «сухого» хода; д — сигнал реле перепада давления насоса 1; е — сигнал реле перепада давления насоса 2; ж — сигнал реле давления 1; з — сигнал реле давления 2 (резервное); и — диспетчеризация шкафа пожаротушения; к — диспетчеризация «пожар»; л — контрольные сигналы; м — сигнал «пожар» от ППКП; н — дистанционный сигнал «пожар» от диспетчера

Автоматический режим

В дренчерной системе пуск шкафа управления в режим пожаротушения происходит по внешнему сигналу от устройств пожарной сигнализации (ППКП) и сигналу с пульта диспетчера. При этом с заданной задержкой по времени происходит пуск основного насоса и трубопровод пожаротушения заполняется водой, далее шкаф управления пожарными насосами начинает работать как система повышения давления с заданными временными задержками. Запуск режима пожаротушения также происходит с передней панели шкафа. Останов режима пожаротушения осуществляется переводом переключателя в положение «Блокировка» на передней панели.

Ручной режим

В режиме работы «Ручной» пуск шкафа управления в режим пожаротушения происходит по внешнему сигналу с пульта диспетчера. Сигнал от устройств пожарной сигнализации (ППКП) не обрабатывается. Далее алгоритм работы шкафа управления полностью соответствует алгоритму работы в Дренчерной системе в автоматическом режиме (см. выше).

Режим «Тест»

Режим работы «Тест» служит для пробного пуска электродвигателей вручную с кнопок на передней панели шкафа и не предусмотрен для длительной работы. Прервать режим «Тест» возможно путем перевода переключателя выбора режима в положение «Блокировка». При поступлении сигнала «Пожар» шкаф управления автоматически вернется в рабочий режим пожаротушения (режим, в котором шкаф управления находился до режима «Тест»), режим «Тест» сбросится.

Функция управления электроприводом задвижки

Шкаф управления пожарными насосами обеспечивает автоматическое управление шкафом управления задвижкой (в комплект поставки не входит). При поступлении сигнала пожар происходит открытие задвижки. При поступлении сигнала «задвижка открыта» или по истечении заданного времени происходит пуск основного насоса. При выходе из режима пожаротушения подаётся сигнал на закрытие задвижки. По заказу возможно увеличении количества управляемых задвижек.

Автоматический ввод резервного питания

Шкаф управления пожарными насосами оснащен системой автоматического ввода резерва (АВР) с питанием от двух независимых источников для электроприемников первой категории надежности электроснабжения. При пропадании одной из фаз, перекосе, неправильной последовательности подключения фаз, повышенном или пониженном напряжении на основном вводе происходит автоматическое переключение на резервный ввод. При восстановлении основного ввода происходит обратное переключение.

Модификация шкафа с насосом подпитки

В модификации шкафа с насосами подпитки возможно подключение одного или двух (рабочий/резервный) насосов подпитки (жокей-насосы). Насос подпитки включается в работу при срабатывании реле давления подпитки. Если во время работы насоса подпитки срабатывает одно из основных реле давлений, происходит перекидывание контактов диспетчеризации на открытие задвижки, но насос подпитки остается в работе. Перед пуском основного насоса происходит останов насоса подпитки. Далее шкаф управления пожарными насосами работает как описано выше. В стандартном исполнении мощность подключаемого насоса подпитки до 3 кВт, 3х380В, 0,5 – 6 А. По заказу возможно изготовление шкафа с насосом подпитки на мощность до 15 кВт, 3х380В, 3 – 30 А.

Серия с мягкими пускателями

Шкафы управления ГРАНТОР® c мягкими пускателями предназначены для плавного пуска и останова электродвигателей 3 x 380 В. Пусковой ток при прямом включении в 6-7 раз превышает номинальный, тогда как плавный пуск является щадящим для электродвигателя и механизма, при этом пусковой ток выше номинального в 2-3 раза, что позволяет существенно уменьшить износ насосов, избежать гидроударов, а также снизить нагрузку на сеть во время пуска.

Прямой пуск является основным фактором, приводящим к преждевременному старению изоляции и перегреву обмоток электродвигателя и, как следствие, уменьшению его ресурса в несколько раз. Реальный
